Мотор-редукторы PCRV

Описание:
Двухступенчатый мотор-редуктор с цилиндрической передачей на входе. Характеризуется высоким качеством сборки, гарантирующим покупателю и пользователю долгий срок службы оборудования в условиях постоянной и переменной нагрузки.
Подробнее:

Модель: PCRV
Размер: 63/40 - 63/50 - 63/63 - 71/50 - 71/63 - 71/75 - 71/90 - 80/75 - 80/90 - 80/110 - 80/130 - 90/110 - 90/130
Передаточное число: "i" = 75:1 - 317:1
Мощность: 0,12 - 1,5 квт
Крутящий момент: 68 - 2150 Нм

Пример типового обозначения при оформлении заказа:

PCRV - 071/075 - 158,5 - 8,8 - 0,25 - FL1 - B3

PCRV - двухступенчатый цилиндро-червячный мотор-редуктор;
071/075 - типоразмер цилиндрической ступени 71, червячного редуктора 075;
158,5 - передаточное число;
8,8 - частота вращения выходного вала (об/мин);
0,25 - мощность электродвигателя;
FL1 - исполнение с фланцем;
B3 - монтажная позиция;

Схема типового обозначения
тип
типоразмер
передаточное число
исполнение
электро-двигатель
двухсторонний входной вал
цилиндрический выходной вал
выходной фланец
реактивная штанга
NMRV
030 - 130
5 - 3200
E
SS - односторонний
FL
A
мощность и обороты электро-двигателя
NRV
PCRV
DS - двухсторонний
DRV

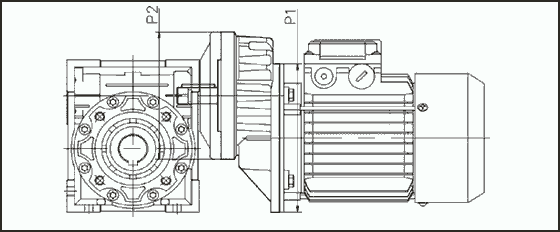

Размеры фланцев цилиндриндрической ступени
PC
i
P2
P1
63
3
63B14/71B14
63B5
71
3.17
71B14/80B14
71B5
80
3
80B14/100B14
80B5
90
2.43
80B14/100B14
90B5
Комбинации мотор-редуктов PCRV
PC
PC063
i=3
PC071
i=3.7
PC080
i=3
РС090
i=2.43
NMRV
i
63B14
71B14
71B14
80B14
80B14
100B14
80B14
100B14
40
25
•
•
30
•
•
40
•
•
50
•
/
60
•
/
80
•
/
100
•
/
50
25
/
•
•
•
30
/
•
•
•
40
/
•
•
/
50
/
•
•
/
60
/
•
•
/
80
/
•
•
/
100
•
/
/
/
63
25
/
/
/
•
30
/
/
/
•
40
/
•
•
•
50
/
•
•
•
60
/
•
•
•
80
/
•
•
/
100
/
•
•
/
75
25
/
•
•
/
30
/
•
•
/
40
/
•
•
/
50
/
•
•
/
60
/
•
•
/
80
/
•
•
/
100
/
•
•
/
90
25
/
•
•
/
30
/
•
•
/
40
/
•
•
/
50
/
•
•
/
60
/
•
•
/
80
/
•
•
/
100
/
•
•
/
110
25
/
•
/
/
30
/
•
/
•
40
/
•
/
•
50
/
•
/
•
60
/
•
/
•
80
/
•
/
•
100
/
•
/
/
130
25
/
•
30
/
•
40
/
•
50
/
•
60
/
•
80
/
•
100
/
•

Варианты комплектования двигателями
PC+NMRV
irw
25
30
40
50
60
80
100
PCRV063/040 (ipc=3)
0.12KW
•
•
•
•
•
•
•
0.18KW
•
•
•
PCRV063/050 (ipc=3)
0.12KW
•
•
•
•
0.18KW
•
•
•
•
•
•
•
PCRV063/063 (ipc=3)
0.12KW
•
•
0.18KW
•
•
•
•
PCRV071/050 (iPC=3.17)
0.25KW
•
•
•
PCRV071/063 (ipc=3.17)
0.25KW
•
•
•
•
•
•
•
0.37KW
•
•
•
•
PCRV071/075 (ipc=3.17)
0.25 KW
•
•
•
•
0.37KW
•
•
•
•
•
PCRV071/090 (iPC=3.17)
0.37KW
•
•
•
PCRV080/075 (iPC=3)
0.55KW
•
•
•
•
0.75KW
•
•
PCRV080/090 (iPC=3)
0.55KW
•
•
•
•
•
0.75KW
•
•
•
•
•
PCRV080/110 (iPC=3)
0.55 KW
•
•
•
0.75KW
•
•
•
•
•
•
PCRV080/130 (iPC=3)
0.55 KW
•
0.75KW
•
•
PCRV090/110 (ipc=2,42)
1.1 KW
•
•
•
•
•
1.5KW
•
•
•
•
PCRV090/130 (ipc=2,42)
1.1 KW
•
•
•
•
•
•
1.5KW
•
•
•
•
•

Технические характеристики.
KW
PC+NMRW
i
n2
M2(N.M)
i1
i2
KW
PC+NMRW
i
n2
M2(N.M)
i1
i2
0.12KW
PCRW063/040
75
18.7
43.0
3
25
0.55KW
PCRW080/075
75
18.7
226.7
3
25
PCRW063/040
90
15.6
47.2
3
30
PCRW080/075
90
15.6
259.8
3
30
PCRW063/040
120
11.7
62.3
3
40
PCRW080/090
90
15.6
257.9
3
30
PCRW063/040
150
9.3
70.4
3
50
PCRW080/075
120
11.7
329.3
3
40
PCRW063/050
73.9
3
50
PCRW080/090
120
11.7
327.2
3
40
PCRW063/040
180
7.8
71.9
3
60
PCRW080/075
150
9.3
411.1
3
50
PCRW063/050
74.5
3
60
PCRW080/090
388.6
3
50
PCRW063/040
240
5.8
95.7
3
80
PCRW080/090
180
7.8
442.6
3
60
PCRW063/050
98.9
3
80
PCRW080/110
467.6
3
60
PCRW063/063
104.9
3
80
PCRW080/090
240
5.8
545.7
3
80
PCRW063/040
300
4.7
111.3
3
100
PCRW080/110
591.9
3
80
PCRW063/050
112.7
3
100
PCRW080/110
300
4.7
671.4
3
100
PCRW063/063
113.4
3
100
PCRW080/130
702.4
3
100
0.18KW
PCRW063/040
75
18.7
64.6
3
25
0.75KW
PCRW080/075
75
18.7
309.1
3
25
PCRW063/050
67.4
3
25
PCRW080/090
300.3
3
25
PCRW063/040
90
15.6
70.9
3
30
PCRW080/110
310.2
3
25
PCRW063/050
74.6
3
30
PCRW080/075
90
15.6
354.3
3
30
PCRW063/040
120
11.7
93.5
3
40
PCRW080/090
351.7
3
30
PCRW063/050
97.0
3
40
PCRW080/110
346.8
3
30
PCRW063/050
150
9.3
110.9
3
50
PCRW080/090
120
11.7
446.1
3
40
PCRW063/063
115.5
3
50
PCRW080/110
452.5
3
40
PCRW063/050
180
7.8
111.7
3
60
PCRW080/090
150
9.3
530.0
3
50
PCRW063/063
119.9
3
60
PCRW080/110
559.8
3
50
PCRW063/050
240
5.8
148.4
3
80
PCRW080/090
180
7.8
603.6
3
60
PCRW063/063
157.3
3
80
PCRW080/110
637.7
3
60
PCRW063/050
300
4.7
169.0
3
100
PCRW080/110
240
5.8
807.1
3
80
PCRW063/063
170.1
3
100
PCRW080/130
782.6
3
80
0.25KW
PCRW071/050
79.3
17.7
99.0
3.17
25
PCRW080/130
300
4.7
957.9
3
100
PCRW071/063
100.2
3.17
25
1.1 KW
PCRW090/110
72.6
19.3
410.4
2.42
30
PCRW071/050
95.1
14.7
109.5
3.17
30
PCRW090/130
415.5
2.42
30
PCRW071/063
114.0
3.17
30
PCRW090/110
96.8
14.5
535.4
2.42
40
PCRW071/050
126.8
11
142.3
3.17
40
PCRW090/130
537.5
2.42
40
PCRW071/063
147.1
3.17
40
PCRW090/110
121
11.6
662.4
2.42
50
PCRW071/063
158.5
8.8
169.5
3.17
50
PCRW090/130
653.7
2.42
50
PCRW071/075
197.4
3.17
50
PCRW090/110
145.2
9.6
754.5
2.42
60
PCRW071/063
190.2
7.4
175.9
3.17
60
PCRW090/130
775.2
2.42
60
PCRW071/075
214.1
3.17
60
PCRW090/110
193.6
7.2
954.9
2.42
80
PCRW071/063
253.6
5.5
230.9
3.17
80
PCRW090/130
925.9
2.42
80
PCRW071/075
295.4
3.17
80
PCRW090/130
242
5.8
1133.3
2.42
100
PCRW071/063
317
4.4
249.6
3.17
100
1.5KW
PCRW090/110
72.6
19.3
559.6
2.42
30
PCRW071/075
321.5
3.17
100
PCRW090/130
566.6
2.42
30
0.37KW
PCRW071/063
79.3
17.7
148.3
3.17
25
PCRW090/110
96.8
14.5
730.1
2.42
40
PCRW071/075
161.2
3.17
25
PCRW090/130
732.9
2.42
40
PCRW071/063
95.1
14.7
168.7
3.17
30
PCRW090/110
121
11.6
903.2
2.42
50
PCRW071/075
184.7
3.17
30
PCRW090/130
891.5
2.42
50
PCRW071/063
126.8
11
217.7
3.17
40
PCRW090/110
145.2
9.6
1028.8
2.42
60
PCRW071/075
234.1
3.17
40
PCRW090/130
1057.0
2.42
60
PCRW071/063
158.5
8.8
250.8
3.17
50
PCRW090/130
193.6
7.2
1262.6
2.42
80
PCRW071/075
292.2
3.17
50
PCRW071/075
190.2
7.4
316.9
3.17
60
PCRW071/090
314.6
3.17
60
PCRW071/090
253.6
5.5
387.9
3.17
80
PCRW071/090
317
4.4
434.7
3.17
100

Габаритные и присоединительные размеры PCRV
PCRW
A
В
С
C1
D(H7)
E(h8)
F
G
H
H1
I
L
L1
M
N
0
P
Q
R
063/040
100
121.5
70
60
18(19)
60
43
71
75
36.5
123
40
78
50
71.5
40
87
55
6.5
063/050
120
144
80
70
25(24)
70
49
85
85
43.5
133
40
92
60
84
50
100
64
8.5
071/050
120
144
80
70
25(24)
70
49
85
85
43.5
143
50
92
60
84
50
100
64
8.5
063/063
144
174
100
85
25(28)
80
67
103
95
53
148
40
112
72
102
63
110
80
8.5
071/063
144
174
100
85
25(28)
80
67
103
95
53
158
50
112
72
102
63
110
80
8.5
071/075
172
205
120
90
28(35)
95
72
112
115
57
176
50
120
86
119
75
140
93
11
080/075
172
205
120
90
28(35)
95
72
112
115
57
186
63
120
86
119
75
140
93
11
071/090
206
238
140
100
35(38)
110
74
130
130
67
193
50
140
103
135
90
160
102
13
080/090
206
238
140
100
35(38)
110
74
130
130
67
203
63
140
103
135
90
160
102
13
080(090)/110
252.5
295
170
115
42
130
-
144
165
74
233
63
155
127.5
167.5
110
200
125
14
080(090)/130
292.5
335
200
120
45
180
-
155
215
81
253
63
170
147.5
187.5
130
250
140
16

PCRW
S
T
V
PA
PB
PC
РЕ
PM
PN
PO
PP
PQ
b
t
?
?1
kg
063/040
26
6.5
35
67
7
4
M6x8(n=4)
75
60
9(n=4)
110
95
6(6)
20.8(21.8)
45°
45°
3.9
063/050
30
7
40
90
9
5
M8x10(n=4)
85
70
11(n=4)
125
110
8(8)
28.3(27.3)
45°
45°
5.2
071/050
30
7
40
90
9
5
M8x10(n=4)
85
70
11(n=4)
125
110
8(8)
28.3(27.3)
45°
45°
5.8
063/063
36
8
50
82
10
6
M8x14(n=8)
150
115
11(n=4)
180
142
8(8)
28.3(31.3)
45°
45°
7.9
071/063
36
8
50
82
10
6
M8x14(n=8)
150
115
11(n=4)
180
142
8(8)
28.3(31.3)
45°
45°
8.5
071/075
40
10
60
111
13
6
M8x14(n=8)
165
130
14(n=4)
200
170
8(10)
31.3(38.3)
45°
45°
11.3
080/075
40
10
60
111
13
6
M8x14(n=8)
165
130
14(n=4)
200
170
8(10)
31.3(38.3)
45°
45°
13.1
071/090
45
11
70
111
13
6
M10x18(n=8)
175
152
14(n=4)
210
200
10(10)
38.3(41.3)
45°
45°
15.3
080/090
45
11
70
111
13
6
M10x18(n=8)
175
152
14(n=4)
210
200
10(10)
38.3(41.3)
45°
45°
17.2
080(090)/110
50
14
85
131
15
6
M10x18(n=8)
230
170
14(n=8)
280
260
12
45.3
45°
45°
39
080(090)/130
60
15
100
140
15
6
M12x21(n=8)
255
180
16(n=8)
320
290
14
48.8
45°
22.5°
52.2
