Мотор-редукторы 2МЧ-40, 2МЧ-63, 2МЧ-80

Описание:
Мотор-редукторы червячные одноступенчатые 2МЧ-40, 2МЧ-63, 2МЧ-80 предназначены для работы в качестве приводов общемашиностроительного применения по ДСТУ 2279-93 (ГОСТ 25484-93). Оборудование отличается усовершенствованными эксплуатационными характеристиками и доступной ценой.
Подробнее:

Условия использования приводного оборудования представ:

  • нагрузка постоянная и переменная в пределах номинального крутящего момента;
  • вращение валов в любую сторону без предпочтительности;
  • климатические исполнения У3 и Т2 по ГОСТ 15150-69 при работе на высоте над уровнем моря до 1000 м, допускается работа мотор-редуктора на высоте более 1000 м над уровнем моря при соблюдении требований ГОСТ 183-74;
  • внешняя среда - неагрессивная, невзрывоопасная, с содержанием непроводящей пыли до 10 мг/м3.

Мотор-редукторы предназначены для работы от сети переменного тока частотой 50 Гц или 60 Гц, напряжением 220 В или 380 В, или, по согласованию с потребителем, на другие стандартные напряжения.

ПРИМЕР УСЛОВНОГО ОБОЗНАЧЕНИЯ ПРИ ЗАКАЗЕ

Мотор-редуктор 2МЧ-40-56-51-1110-У3, 380, ТУ У3.26-00224828-343-98, где:

      • 40 - межосевое расстояние, мм;
      • 56 - номинальная частота вращения выходного вала, об/мин;
      • 51 - вариант сборки по ГОСТ 20373-80;
      • 1110 - конструктивное исполнение по способу монтажа по ГОСТ 30164-94;
      • У3 - климатическое исполнение и категория по ГОСТ 15150-69;
      • 380 - напряжение сети, В.

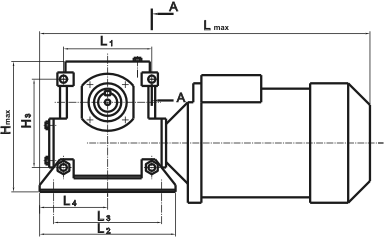

Габаритные и присоединительные размеры.

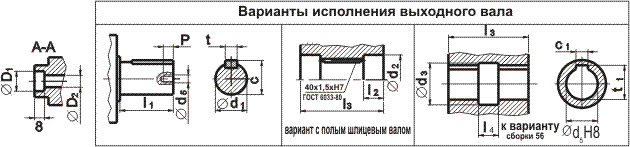

Варианты исполнения выходного вала

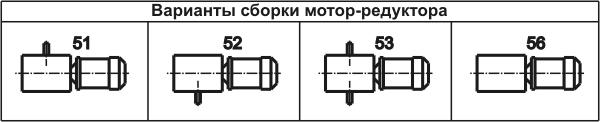

Варианты сборки мотор-редуктора



Габаритные и присоединительные размеры 2МЧ-40, 2МЧ-63, 2МЧ-80

Типоразмер мотор-редуктора Lmax L1 L2 L3 L4 Bmax B1 B2 Hmax H1 H2 H3 PI
2МЧ-40
370
105
180
150
90
164
140
100
180
112
40
105
15
90
2МЧ-63
470
150
220
180
110
197
165
125
225
145
63
150
20
120
2МЧ-80
540
180
260
225
130
212
185
140
296
172
80
180
20
145

Типоразмер мотор-редуктора l1 l2 l3 l4 d1 d2 d3 t t1 c c1 D1D2
2МЧ-40
28
20
112
28
18
23
25
20,8
20,5
6
16
10,5
2МЧ-63
42
20
108
20
28
33
35
29,3
31
8
18
12,5
2МЧ-80
58
25
116
24
35
41
44
10
38,3
37,5
10
18
12,5

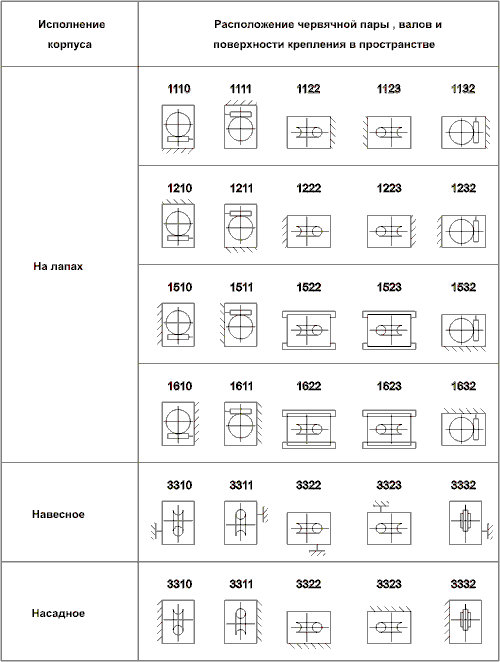

Конструктивное расположение по способу монтажа оборудования:


ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ЧЕРВЯЧНЫХ МОТОР-РЕДУКТОРОВ:

Номинальная частота вращения выходного вала об/мин Допускаемая радиальная консольная нагрузка, приложенная к середине посадочной части конца выходного вала, Н Номинальный крутящий момент на выходном валу Н х м , при ПВ , % КПД, % в непрерыв-ном режиме с ПВ, 100%, не менее Типо-размер двигателя серии АИР Мощность двигателя, кВт Корректи-рованный уровень звуковой мощности, дБА, не более Масса мотор-редуктора кг, не более
40 100
Мотор-редуктор 2МЧ-40
224
1500
20
68
63В2
0,55
80
12,4
180
24
67
63В2
0,55
140
22
58
63В4
0,37
112
28
26
57
63В4
0,37
90
32
30
55
63В4
0,37
71
35
30
52
63В4
0,37
56
30
28
50
63А4
0,25
45
40
36
48
63А4
0,25
35,5
36
31
43
63А4
0,25
31
41
56В4
0,18
10,5
28
32
38
56В4
0,18
22,4
28
26
37
56А4
0,12
Мотор-редуктор 2МЧ-63
180
2400
100
80
66
80В2
2,2
83
26
140
100
71
64
80В2
2,2
80
62
80А2
1,5
80
25
112
100
60
80В2
2,2
83
26
90
59
80А2
1,5
80
25
90
125
100
66
80В4
1,5
26
71
125
90
64
80В4
1,5
112
62
80А4
1,1
25
56
125
59
80А4
1,1
100
53
71В4
0,75
22
45
125
54
80А4
1,1
25
112
49
71В4
0,75
22
35,5
125
46
71В4
0,75
100
44
71А4
0,55
21
28
125
43
71В4
0,75
22
112
41
71А4
0,55
21
22,4
125
37
71А4
0,55
18
140
100
40
71В6
0,55
22
100
38
71А6
0,37
21
14
125
90
36
71В6
0,55
22
100
34
71А6
0,37
21
11,4
112
80
30
71А6
0,37
Мотор-редуктор 2МЧ-80
224
400
180
125
75
100L2
5,5
87
49
125
74
100S2
4
83
43
180
180
71
90L2
3
38,5
125
69
140
180
66
112
180
64
125
63
80B2
2,2
33
90
250
180
67
100S4
3
43
180
66
90L4
2,2
38,5
71
250
64
100S4
3
43
180
63
90L4
2,2
38,5
56
250
61
90L4
2,2
38,5
180
59
80B4
1,5
80
33
45
250
200
57
90L4
2,2
83
38,5
200
55
80B4
1,5
80
33
35,5
250
180
50
80B4
1,5
33
180
48
80A4
1,1
31,5
28
250
48
80B4
1,5
33
180
46
80A4
1,1
31,5
22,4
224
160
41
80A4
1,1
33
160
40
71B4
0,75
28,5
18
224
38
80A4
1,1
31,5
160
37
71B4
28,5
14
260
180
38
80A6
31,5
11,4
260
36
80A6
31,5
180
35
71B6
0,55
28,5
